Gasketed plate-and-frame heat exchangers

Alfa Laval selalu beda. Baik itu rangkaian peralatan Industri multiguna kami; peralatan industri semi-welded untuk pendinginan dan proses yang rumit; peralatan Higienis untuk aplikasi makanan, minuman, dan farmasi; atau rangkaian peralatan Khusus untuk media kondensasi, evaporasi, dan serat – dapat Anda miliki untuk mengurangi biaya kepemilikan serta meningkatkan efisiensi dan keamanan.

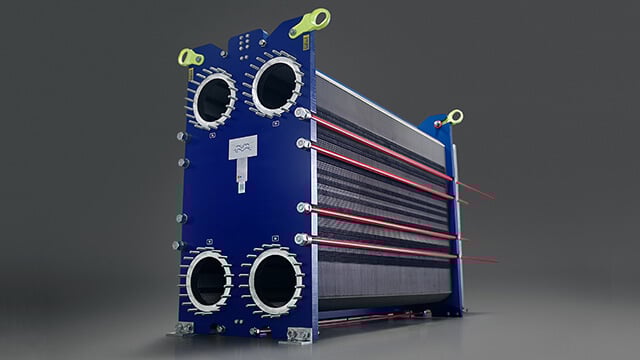

TS45 still 640x360

Alat penukar panas tipe pelat (Gasketed plate heat exchangers) untuk kebutuhan modern

  • Efisiensi termal yang tinggi dan pendekatan suhu yang rapat
  • Unit ringkas - hemat tempat, mudah diservis dan dirawat
  • Waktu operasional maksimum - lebih sedikit penumpukan kotoran, stres, keausan, dan korosi
  • Fleksibel - mudah beradaptasi dengan berbagai kebutuhan tugas
Alat penukar panas tipe pelat (Gasketed plate heat exchangers) kami mengoptimalkan perpindahan panas dengan banyak permukaan pelat bergelombang yang menarik panas dari satu gas atau likuid ke gas atau media lainnya. Efisiensi tinggi dan keandalan luar biasa dalam desain yang ringkas, menawarkan investasi dengan CTO paling menarik selama masa pakai produk. Tak ketinggalan, kemampuan hemat energi dan emisi lingkungan yang rendah.
.
Accelerate sustainable solutions

Mempercepat solusi yang berkelanjutan

Bayangkan dunia yang lebih berkelanjutan

.

Lini industri

Berbagai macam alat penukar panas tipe pelat (gasketed plate heat exchangers) industri kami cocok untuk semua jenis industri dan berbagai aplikasi mulai dari pemanasan, pendinginan, dan pemulihan panas, hingga kondensasi dan evaporasi.

UK heat Exchangers
.

Menuntut standar baru

Memperkenalkan penukar panas pelat bergasket termodern di dunia. Ketahui bagaimana jajaran penukar panas pelat bergasket generasi terbaru kami menghadirkan efisiensi yang lebih tinggi, keandalan yang lebih baik, dan kemudahan servis untuk Anda.

Demand new standards Webbanner EN
.

Teknologi pelat dan gasket

Desain pelat bergelombang mengoptimalkan perpindahan panas dengan menyediakan banyak total area permukaan yang ringkas, di mana panas dapat ditarik dari satu likuid atau gas ke yang lain.

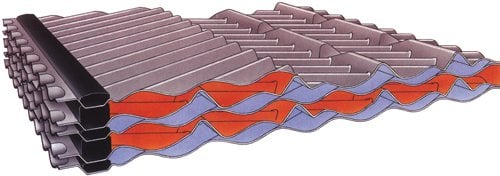

Area perpindahan panas pelat dipres dalam pola herringbone bergelombang. Ketika dua pelat ditumpuk dengan pola herringbone yang berlawanan, aliran seperti heliks dan turbulensi tinggi menghasilkan koefisien perpindahan yang tinggi dan pembersihan mandiri yang efektif.

Perubahan pola gelombang memungkinkan heat exchangers untuk digunakan dalam proses yang berbeda, bahkan dengan media yang sangat kotor.

piastra scambiatore

Area distribusi



Area distribusi pelat memastikan aliran fluida yang merata di seluruh pelat untuk memaksimalkan kemampuan perpindahan panas. Distribusi aliran yang dioptimalkan juga mengurangi zona suhu yang tidak rata dan penumpukan kotoran, mempertahankan tingkat kinerja tinggi dari waktu ke waktu tanpa membuang-buang energi, biaya perawatan, atau penghentian yang tidak direncanakan.

Gasket adalah komponen utama dalam kinerja penukar panas. Kami merancang gasket dan pelat sebagai kesatuan untuk memastikan segel yang optimal. Masing-masing disesuaikan dengan tugas heat exchangers. Profil, lebar, ketebalan, dan jenis serta senyawa polimer yang tepat membuat perbedaan besar dalam menghindari risiko kebocoran dini atau kerusakan gasket atau pelat. Keuntungannya adalah masa pakai gasket yang lebih lama, waktu henti yang lebih sedikit, dan biaya perawatan yang lebih rendah.

Profil gasket

Lem gasket

Jenis pelat khusus

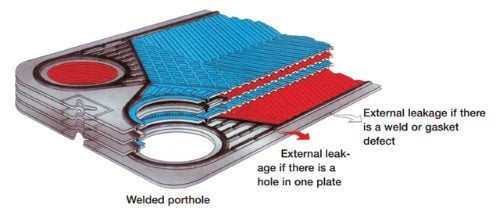

Alat penukar panas tipe pelat (Gasketed plate heat exchangers) dengan dinding ganda

Dirancang untuk menangani fluida yang tidak dapat dicampur. Mencegah tercampurnya kebocoran fluida dengan fluida dari sirkuit lain.

Pelat celah lebar

Ideal untuk fluida yang mengandung serat atau partikel kasar. Dirancang untuk menghilangkan tumpukan padatan di area masuk.

Pelajari lebih lanjut tentang penukar panas pelat WideGap

Pelat semi-welded

Memungkinkan pemrosesan fluida yang agresif dan sulit ditangani, dan juga memperpanjang jangkauan tekanan.

Pelajari lebih lanjut tentang penukar panas pelat semi-terlas

Pelat non-logam grafit Diabon™

Gabungan grafit dan fluoroplastik menghasilkan ketahanan yang sangat baik terhadap bahan korosif.

Pelajari lebih lanjut tentang pelat non-logam Grafit Diabon

.

Cara kerja heat exchangers

Konsep di balik heat exchangers relatif sederhana - memanaskan atau mendinginkan satu media dengan mentransfer panas antara media tersebut dan yang lain.

Dalam alat penukar panas tipe pelat (gasketed plate heat exchangers), pelat dilengkapi dengan gasket elastomer yang menutup saluran dan mengarahkan media ke saluran alternatif Plate pack dipasang di antara pelat rangka dan pelat penekan, dan dikompresi dengan mengencangkan baut yang dipasang di antara pelat-pelat ini. Channel plates dan pressure plates digantung dari tiang atas dan dipasang sejajar dengan tiang bawah, yang keduanya dipasang pada kolom penopang. Desainnya memudahkan pembersihan dan modifikasi kapasitas yang sederhana (dengan melepas atau menambahkan pelat).

plate heat exchanger exploded view text illustration

Area perpindahan panas dari alat penukar panas tipe pelat (gasketed plate heat exchangers) terdiri dari serangkaian pelat bergelombang, dirakit antara bingkai dan pelat penekan untuk mempertahankan tekanan. Gasket berfungsi sebagai segel antarpelat. Fluida biasanya mengalir berlawanan arah melalui penukar panas. Hal ini menghasilkan kinerja termal yang paling efisien dan memungkinkan pendekatan suhu yang sangat tertutup, yaitu perbedaan suhu antara media proses yang keluar dan media layanan yang masuk.

Untuk media yang peka terhadap panas atau kental, aliran searah dapat digunakan untuk membiarkan fluida terdingin bertemu dengan yang terpanas saat memasuki heat exchangers. Hal meminimalkan risiko media menjadi terlalu panas atau membeku.

Pelat tersedia dengan berbagai kedalaman tekanan, sudut pola chevron dan berbagai bentuk gelombang, semuanya dirancang dan dipilih dengan teliti untuk mencapai kinerja optimal. Tergantung pada aplikasinya, setiap rangkaian produk memiliki fitur pelat tersendiri.

Area distribusi memastikan fluida didistribusikan secara merata di seluruh permukaan perpindahan panas dan membantu menghindari zona stagnan yang dapat menyebabkan penumpukan kotoran.

Saat turbulensi aliran tinggi antarpelat menghasilkan perpindahan panas yang lebih tinggi, konsekuensinya adalah penurunan tekanan. Teknisi desain termal kami dapat membantu Anda merancang dan memilih model serta konfigurasi yang sesuai untuk aplikasi Anda, sehingga dapat memberikan kinerja termal maksimum dengan penurunan tekanan minimum.
