Welded spiral heat exchangers

Alat penukar panas spiral las dari Alfa Laval dirancang untuk menangani perpindahan panas yang paling menantang. Penumpukan kotoran yang semakin banyak dari media yang kotor, atau keterbatasan dari penurunan tekanan dan ruang lantai, unit ini adalah solusi utama untuk pekerjaan likuid-ke-likuid dan dua fase. Desain yang kokoh, efisien, dan ringkas menghemat biaya pemasangan dan pemeliharaan, serta terbukti sebagai unit dengan penumpukan kotoran yang paling minimal.

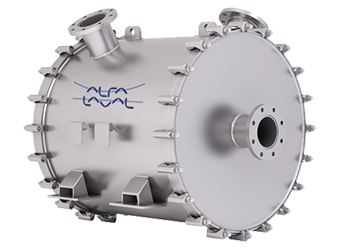

Alfa Laval spiral heat exchanger

Meningkatkan keberlanjutan dengan alat penukar panas spiral dari Alfa Laval

  • Penumpukan kotoran atau penyumbatan minimal, dalam pekerjaan yang melibatkan media yang sangat kotor, sangat kental atau partikulat, memaksimalkan waktu operasional
  • Desain yang mudah dibuka mempercepat dan memudahkan pembersihan, memastikan biaya perawatan yang rendah
  • Biaya pemasangan yang lebih rendah berkat kebutuhan pipa dan struktur baja yang lebih sedikit
  • Peningkatan penghematan energi dan pengurangan emisi berkat efisiensi termal 2-3 kali lebih tinggi daripada alat penukar panas shell dan tube sejenis
  • Setiap unit dapat dibuat khusus agar memberikan termal yang paling cocok untuk pekerjaan tertentu
Alfa Laval adalah satu-satunya pemasok di pasar yang memiliki pengalaman lebih dari setengah abad dalam teknologi spiral. Kini, alat penukar panas spiral digunakan di pabrik di seluruh dunia, menyediakan solusi untuk masalah sulit dalam industri yang meliputi: petrokimia, kilang, pembuatan baja, bubur kertas dan kertas, pengolahan mineral (logam, bijih), pengolahan air limbah (kota dan industri), farmasi, penyulingan minyak nabati, dan transportasi gas alam.
.

Dokumen

Layanan untuk alat penukar panas spiral dari Alfa Laval

Lihat berbagai penawaran layanan serta tips berguna kami tentang cara merawat alat penukar panas spiral Anda agar tetap prima.

engineer wearing hard hat and safety glasses holding laptop in front of pipes and blue sky

Model

SpiralPro untuk pekerjaan likuid-ke-likuid

Inovasi SelfClean™ Alfa Laval menjadikan alat penukar panas model SpiralPro sebagai pilihan cerdas saat menangani fluida kotor, lumpur, emulsi, bubur, serat, atau cairan yang mengandung partikel. Karena fluida mengalir terus-menerus dalam satu saluran tunggal, gaya fluida bekerja melawan endapan apa pun, “mendorongnya” melalui saluran dan keluar dari ujung yang lain.

Bentuk ringkas model SpiralPro membuat satu alat penukar panas SpiralPro dapat menggantikan beberapa alat penukar panas shell dan tube besar. Selain mengurangi persyaratan pemeliharaan dan pembersihan, hal ini juga memberikan manfaat infrastruktur yang cukup besar. Jika unit perlu dibersihkan, penutup dapat dilepas dengan mudah untuk dicuci dengan jet hidro.

Aplikasi

  • Likuid kotoran yang mengandung padatan, serat, liquor, bubur, dan lumpur
  • Pemanasan awal likuid-ke-likuid, pemanasan, pendinginan, pertukaran, dan pemulihan panas

SpiralPro untuk pekerjaan pemanas uap

Alfa Laval SpiralPro

Alat penukar panas model SpiralPro juga dioptimalkan untuk tugas yang melibatkan pemanasan uap likuid yang sangat kotor. Seperti semua unit SpiralPro, unit ini sepenuhnya dapat dibersihkan dengan cepat dan mudah menggunakan jet hidro.
Aliran arus balik juga memastikan pendekatan suhu yang sangat dekat untuk efisiensi termal maksimum.

Aplikasi

  • Likuid kotoran yang mengandung padatan atau serat, cairan, bubur, dan lumpur serta fluida khusus lain yang memerlukan pemanasan dengan uap

SpiralCond untuk pekerjaan kondensasi vakum dan penguapan

Alfa Laval SpiralCond

Alat penukar panas model SpiralCond menawarkan solusi yang sangat efisien untuk pekerjaan dua fase yang sulit, termasuk kondensasi dan penguapan (reboiling). Desain ringkas SpiralCond dan rendah emisi karena dikonfigurasi secara vertikal, dibandingkan dengan alat penukar panas shell dan tube sejenis, serta mengurangi struktur pendukung dan kompleksitas perpipaan.

Unit SpiralCond memiliki aliran silang, bukan aliran berlawanan arah. Setiap unit sepenuhnya disesuaikan sesuai dengan pekerjaan yang diperlukan, dengan lebar saluran disesuaikan untuk memberikan penurunan tekanan terendah. Oleh karenanya, SpiralCond sangat ideal untuk aplikasi kondensasi vakum.

Aplikasi

  • Gas: uap murni dan campuran dengan gas inert
  • Uap/likuid: kondensor atas, kondensor refluks, kondensor vakum, kondensor ventilasi, reboiler dengan fluida kotoran, pendingin gas

SpiralCond dalam konfigurasi kolom bertumpuk

Alfa Laval SpiralCond

Untuk aplikasi kondensasi dan evaporasi yang melibatkan banyak media pendingin, Alfa Laval dapat menghadirkan model alat penukar panas SpiralCond yang terintegrasi dalam sebuah kolom. Seperti satu SpiralCond yang berdiri sendiri, konfigurasi ini memiliki aliran silang dan saluran terbuka untuk penurunan tekanan yang sangat rendah dalam situasi vakum.

Efisiensi tinggi SpiralCond memungkinkan kolom dibuat lebih pendek dengan diameter yang lebih kecil dibanding solusi kolom tradisional, sehingga biaya infrastruktur dan pemasangan jauh lebih hemat.

Aplikasi

  • Uap-likuid: kondensor atas, kondensor refluks, kondensor vakum, dan kondensor ventilasi
.

Perkenalkan ahli kami

Meningkatkan keberlanjutan dengan alat penukar panas spiral terlas

Desain unik dan keahlian manufaktur

Tingkatkan keberlanjutan dalam proses Anda

Solusi unggulan

Meningkatkan keberlanjutan dengan solusi berpengelasan dari Alfa Laval

Alat penukar panas terlas dari Alfa Laval memaksimalkan efisiensi energi dan pemulihan panas, dengan inovasi yang memberikan kinerja dan keandalan termal yang luar biasa, untuk berbagai pekerjaan. Namun ini bukan hanya soal teknologi. Orang-orangnya pun memainkan peran penting: para ahli yang berpengalaman, dengan pengetahuan proses yang mendalam dan layanan dengan jangkauan global. Dengan perpaduan keduanya, Anda dapat meningkatkan keberlanjutan.

.

Prinsip kerja

Alfa Laval spiral heat exchangersAlat penukar panas spiral Alfa Laval adalah unit sirkular yang memiliki dua saluran aliran spiral konsentris, satu untuk setiap fluida. Kedua media tersebut mengalir secara berlawanan: satu fluida memasuki pusat unit dan mengalir menuju ujung, fluida lainnya memasuki unit di ujung dan mengalir menuju pusat. Salurannya melengkung dan memiliki penampang yang seragam. Tanpa risiko bercampur.

Saluran produk biasanya terbuka di satu sisi dan tertutup di sisi lain. Saluran untuk media pemanas/pendingin terkadang dapat ditutup kedua sisinya, tergantung kebersihan media pemanas/pendingin. Setiap saluran memiliki satu sambungan di tengah dan satu di ujung alat penukar panas.

Desain

Geometri spiral, dengan saluran tunggal untuk setiap medium dan lengkungan kontinu, sangat cocok untuk fluida yang cenderung menyebabkan penumpukan kotoran. Desain ini menghasilkan turbulensi aliran tinggi dengan tegangan geser yang tinggi, mengurangi risiko penumpukan kotoran secara dramatis.

Geometri saluran tunggal juga menciptakan efek scrubber yang kami sebut sebagai desain SelfClean™. Jika penumpukan kotoran terjadi pada saluran perpindahan panas, penampang bagian saluran ini akan menyempit. Namun, karena seluruh aliran masih harus melewati saluran, kecepatan meningkat, gaya fluida yang dihasilkan kemudian mendorong semua akumulasi endapan saat terbentuk.

Bandingkan desain ini dengan alat penukar panas shell dan tube yang alirannya memasuki banyak tabung secara paralel. Jika kotoran mulai menumpuk di tabung, penurunan tekanan meningkat dan mendorong fluida ke jalur aliran alternatif. Hasilnya adalah penumpukan kotoran dan penyumbatan tabung terjadi dengan sangat cepat. Berbeda dengan Alfa Laval, unit ini hampir tidak memiliki penumpukan kotoran dan penyumbatan.

SpiralPro

SpiralCond

.

Pembersihan penumpukan kotoran yang terlalu sering

Mexichem, pemimpin global dalam sistem pipa plastik dan industri kimia/petrokimia, perlu meningkatkan kapasitas produksinya untuk memenuhi permintaan pasar.

Happy customers at Mexichem in front of an installed Alfa Laval spiral heat exchanger

Solusi terbaik untuk masalah penumpukan kotoran

Kilang MIDER di Leuna, Jerman, yang dimiliki oleh Total S.A., awalnya memasang dua alat penukar panas tubular untuk pendinginan bottom produk di unit perengkahan katalitik fluidanya.

Installed Alfa Laval welded spiral heat exchanger at Mider refinery.

Salah satu produsen seng terbesar di dunia

"Kami menggunakan unit ini karena desainnya yang kokoh dan sangat mudah dibersihkan, dan tentu saja karena memiliki efisiensi termal yang tinggi." - Francisco Tarmago, Technology Manager, Asturiana de Zinc

Asturiana zinc production in Spain
.

Fitur unik

Dibandingkan dengan alat penukar panas lain yang digunakan dalam aplikasi serupa, desain spiral Alfa Laval ringkas dan rendah emisi, serta meningkatkan efisiensi termal.
Unit ini juga dibekali fitur unik yang memastikan kinerja paling andal:

Alfa Laval welded spirals with SelfClean
SelfClean™

Pembersihan yang unggul dan kinerja yang awet

Saluran tunggal untuk setiap fluida guna memastikan keandalan pembersihan unit secara mandiri.

Selengkapnya

Alfa Laval welded spirals with RollWeld
RollWeld™

Pelindung saluran yang otomatis dan andal

Proses pembengkokan dan pengelasan otomatis untuk penutupan setiap saluran memastikan konsistensi kualitas dan keandalan.

Selengkapnya

Alfa Laval welded spirals with HighP
HighP™

Solusi khusus untuk pekerjaan bertekanan tinggi

Desain shell sirkular dan koil internal mandiri meningkatkan kekuatan mekanis di bawah tekanan tinggi.

Selengkapnya

ALOnsite
ALOnsite™

Dukungan berkualifikasi di fasilitas Anda

Layanan tepercaya di tempat, oleh teknisi yang terampil, di seluruh dunia.

Selengkapnya

.
