U-Turn

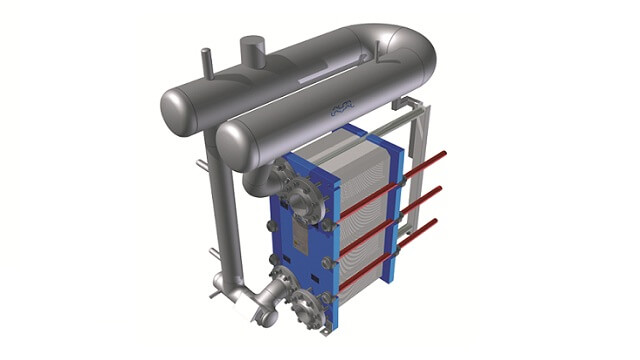

Alfa Laval U-Turn adalah pemisah cairan yang dirancang khusus untuk digunakan dengan penukar panas pelat dalam aplikasi yang menggunakan amonia. U turn ini ringan dan ringkas dalam desain sehingga mudah untuk dipasang. Modul – termasuk pemisah dan penukar panas pelat memastikan kehilangan penurunan tekanan minimum dan efisiensi energi yang maksimum.
Manfaat
- Dimensi ringkas, memungkinkan pemasangan di tempat tanpa dibongkar
- Pemeliharaan mudah, karena kedua sisi penukar panas pelat dapat diakses sepenuhnya
- Semua sambungan amonia mengakses sisi yang sama yang memudahkan pemasangan
- Pemisah U-Turn didukung sepenuhnya oleh penukar panas pelat, tidak diperlukan alat tambahan lain
- Pembuangan oli yang terintegrasi
Hemat tempat dan kurangi biaya dengan Alfa Laval U-Turn
Sebuah pabrik bir di AS membutuhkan sistem pendingin baru untuk produksi birnya, tetapi dengan ruang lantai yang terbatas, mereka beralih ke Alfa Laval untuk mencari solusi.
![Saranac FXMatt 640x360](https://www.alfalaval.com/globalassets/images/media/stories/beverage-processing/brewery/saranac_fxmatt_640x360.jpg)
Produsen susu besar menghemat energi dengan sistem pendingin baru
Sorelait dalam Grup Danone, perlu memasang pabrik pendingin yang lebih hemat energi, tetapi dengan ruang dan waktu terbatas.
![Dairy plant U turn 640x360](https://www.alfalaval.com/globalassets/images/media/stories/refrigeration/dairy_plant_u_turn_640x360.jpg)
Penghematan energi yang signifikan dengan solusi U-Turn
Canlan Ice Sports di Kanada menerapkan empat perubahan signifikan di fasilitas mereka pada sistem pendingin gelanggang es yang mengurangi biaya energi mereka secara signifikan.
![640x360 Canlan arena energy efficiency initiative Alfa Laval](https://www.alfalaval.com/globalassets/documents/local/canada/640x360-canlan-arena-energy-efficiency-initiative-alfa-laval.jpg)
How it works
- U-turn memastikan pemisahan yang efisien – karena penggunaan empat
metode pemisahan yang berbeda. - Kolom penggerak amonia vertikal pendek, memungkinkan
pendekatan suhu kecil dan efisiensi sistem yang tinggi. - Dukungan geser memungkinkan ekspansi termal, memastikan tidak ada
peningkatan ketegangan termal. - Volume pot minyak yang signifikan dalam eksekusi standar cukup
untuk pembuangan manual - Pemisahan berdasarkan ukuran tetesan 0,15 mm
- Margin untuk pemisahan adalah 25% ditambah satu diameter nominal
- Kecepatan gas pemisahan maksimum dibatasi hingga 60%
kecepatan re-entrainment, menghindari cairan yang dibawa kembali
ke aliran gas. - Margin keamanan ekstra dari 180 ° U-bend.
Siap dipasang
Modul U-Turn dikirimkan dalam waktu singkat, berkat standarisasi. Ini adalah modul yang berfungsi penuh dari satu pemasok dan membawa stempel CE, serta persetujuan dari PED (Pressure Equipment Directive).
