FilmVap

Teruji dan dapat diandalkan, evaporator film jatuh Alfa Laval FilmVap secara efektif mengonsentrasikan sejumlah besar cairan penumpukan kotoran rendah hingga menengah - secara ekonomis dan hemat energi. Kuat dan mudah dioperasikan dan dipelihara, evaporator multi-efek, shell-and-tube ini memakan waktu kurang dari unit yang sebanding, karena pengaturan inovatif pemisah uap-cair yang sangat efisien. Distribusi cairan yang seragam dan pembasahan yang memadai membantu mengurangi penumpukan kotoran, frekuensi pembersihan, dan waktu henti.

FilmVap 640x360

Volume tinggi konsentrat berkualitas tinggi dari cairan proses yang sensitif terhadap panas dan rawan penumpukan kotoran dalam evaporator yang ringkas, sangat efisien, dan pemeliharaan rendah

  • Kondensat berkualitas tinggi karena distribusi cairan yang efisien dan pemisahan uap-cair dalam kondisi vakum
  • Persyaratan pemeliharaan rendah karena suhu rendah dan efisiensi transfer panas yang tinggi, yang mengurangi penumpukan kotoran
  • Desain yang kuat dan mudah digunakan dengan jangkauan operasi luas untuk lebih banyak waktu aktif dan pemeliharaan rendah
  • Serbaguna, mudah dioperasikan, dan sangat mudah diadaptasikan dengan berbagai aplikasi dan kapasitas hingga 50 ton per jam dalam satu unit
  • Peningkatan efisiensi energi melalui penggunaan pengaturan multi-efek atau penambahan unit rekompresi uap termal atau mekanis

Optimalkan konsentrasi cairan proses sensitif panas, berviskositas rendah hingga sedang dengan evaporator film jatuh Alfa Laval FilmVap. Perbedaan suhu yang rendah, efisiensi perpindahan panas yang tinggi, dan ketahanan penumpukan kotoran yang tinggi karena waktu kontak permukaan produk minimal membuat evaporator tubular film jatuh FilmVap ini menjadi pilihan yang tepat untuk berbagai tugas penguapan.

Ringkas, ekonomis, mudah dioperasikan, dan mudah dipelihara, sangat ideal untuk memproses cairan proses berviskositas rendah hingga sedang dengan kapasitas hingga 50 ton per jam. Wujudkan efisiensi energi tambahan dengan menggunakan konfigurasi beberapa efek atau menggabungkan evaporator film jatuh Alfa Laval FilmVap dengan unit rekompresi uap termal (TVR) dan/atau rekompresi uap mekanis (MVR).

Manajemen Pioneer sangat puas dengan tingkat komitmen, kompetensi teknis, dan dedikasi tim Alfa Laval. Tn. S.S. Tomar, Chief Executive Officer, Pioneer Industries Ltd., Pathankot Punjab, India (Penghematan energi dari mengonsentrasikan bekas cucian dari penyulingan berbasis biji-bijian menggunakan uap alkohol dari kolom distilasi sebagai satu-satunya media pemanas/bahan bakar.)

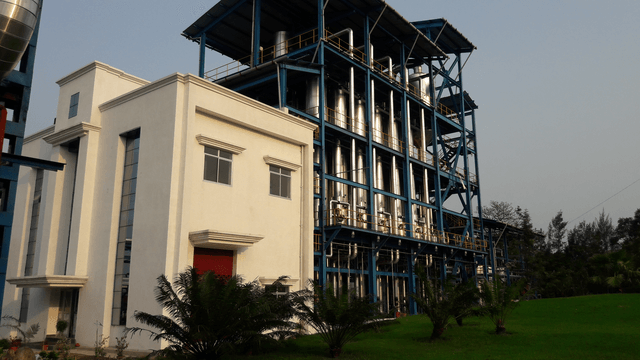

Setelah menyelesaikan persyaratan kami untuk pabrik evaporator bekas cuci bio metana baru, kami mendiskusikan visi kami untuk mencapai pelepasan cairan nol dengan para ahli Alfa Laval. Alfa Laval mengusulkan sistem degasifikasi umpan dan pengupasan kondensat yang inovatif. – Tn. H.K.Yadava, Manajer Umum – Penyulingan, Harinagar Sugar Mills, Bihar, India (Pembuangan cairan nol dari air limbah penyulingan)

Lihat rangkaian lengkap evaporator kami

.

Produk

.

Layanan

Layanan sistem makanan

Layanan sistem makanan Alfa Laval membantu memperluas kinerja sistem makanan Anda dengan memaksimalkan kinerja proses Anda. Hal ini memungkinkan Anda untuk:

  • Terus meningkatkan operasi Anda untuk mempertahankan keunggulan kompetitif
  • Memfokuskan pada waktu aktif, pengoptimalan, ketersediaan
  • Maksimalkan laba atas investasi sepanjang siklus hidup sistem makanan Anda

Pelajari lebih lanjut tentang penawaran layanan kami



Distributor platter





Kombinasi distribusi cairan yang seragam di distributor platter dan pembasahan yang memadai membantu menghindari distribusi yang tidak efisien dan secara signifikan mengurangi penumpukan kotoran dalam tabung. Tabung ventilasi mempertahankan keseimbangan tekanan di atas dan di bawah pelat distributor serta mempertahankan berat statis cairan yang konsisten pada pelat distribusi.

Distributor jet

Jenis distributor cair lainnya yang tersedia di evaporator shell-and-tube Alfa Laval FilmVap adalah distributor jet, yang dilengkapi dengan nozel semprot kerucut padat. Ukuran dan jumlah nozel ini tergantung pada aliran cairan dan diameter lembaran tabung di penukar panas. Ukuran lubang yang lebih besar dibandingkan dengan distributor platter mengurangi risiko nozel tersumbat dan memastikan distribusi yang merata ke tabung.

Untuk mengurangi suhu, tahap pemisahan terjadi dalam kondisi vakum, yang dibuat dengan mengembunkan uap dari efek terakhir dalam kondensor. Pompa vakum umumnya menghilangkan gas non-kondensor.

Penggunaan beberapa efek mengurangi konsumsi uap di evaporator. Uap yang dihasilkan dalam satu efek berfungsi sebagai media pemanas dalam efek berikutnya. Menggunakan rekompresi uap termal dan/atau rekompresi uap mekanis dalam kombinasi dengan efek ini semakin mengurangi konsumsi uap hingga sebagian dari kapasitas penguapan.



Jet distributor-2.png

.

Cara kerja evaporator film jatuh (ffe) FilmVap

Pada tahap pertama, cairan proses memasuki saluran masuk umpan di bagian atas evaporator. Distributor cairan yang dirancang khusus memastikan distribusi cairan yang seragam ke dalam tabung pemanas. Karena gaya gravitasi, cairan mengalir ke bawah dalam film kontinu di seluruh permukaan dalam tabung. Uap yang diterapkan pada bagian luar tabung meningkatkan suhu cairan. Ketika pendidihan terjadi, film, yang dipercepat oleh uap yang dihasilkan, jatuh ke bagian bawah tabung. Di bagian bawah tabung, campuran uap dan cairan terkonsentrasi memasuki efek kedua atau tahap pemisahan.
